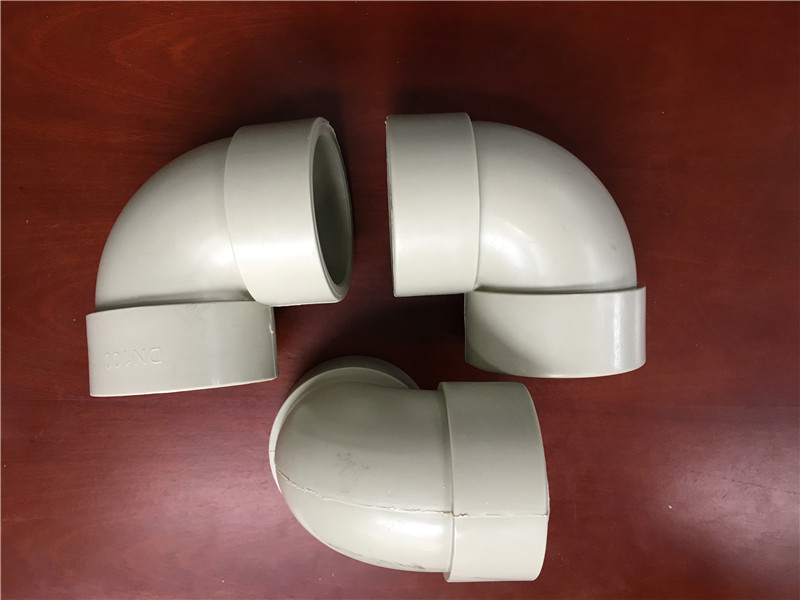

目前经常使用的管道主要有三大类。第一类是金属管，如内搪塑料的热镀铸铁管、钢管、不锈钢管等。第二类是塑复金属管，如塑复钢管、铝塑复合管等。第三类是塑料管，如PP—R(交联聚丙烯高密度网状工程塑料)。pph管件作为一种新型的水管材料，PPR管具有得天独厚的优势，它既可以用作冷水管，也可以用作热水管，由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料，PPR管不仅适用于冷水管道，也适用于热水管道，甚至纯净饮用水管道。所以它的使用受到大关注接下来就让我们了解pph管件使用注意事项。
1、pph管件较金属管硬度低、刚性差，在搬运、施工中应加以保护，避免不适当外力造成机械损伤。在暗敷后要标出管道位置，以免二次装修破坏管道。
2、pph管件5℃以下存在一定低温脆性，冬季施工要当心，切管时要用锋利刀具缓慢切割。对已安装的管道不能重压、敲击，必要时对易受外力部位覆盖保护物。
3、pph管件长期受紫外线照射易老化降解，安装在户外或阳光直射处必须包扎深色防护层。

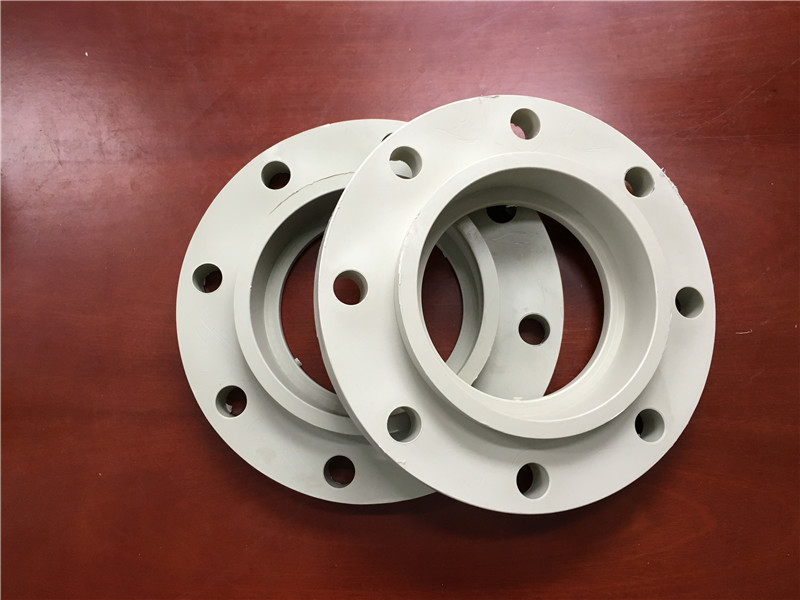

4、pph管件除了与金属管或用水器连接使用带螺纹嵌件或法兰等机械连接方式外，其余均应采用热熔连接，使管道一体化，无渗漏点。
5、pph管件的线膨胀系数较大(0.15mm/m℃)，在明装或非直埋暗敷布管时必须采取防止管道膨胀变形的技术措施。
6、管道安装后在封管(直埋)及覆盖装饰层(非直埋暗敷)前必须试压。冷水管试压压力为系统工作压力的1.5倍，但不得小于1MPa；热水管试验压力为工作压力的2倍，但不得小于1.5MPa。试压时间与方法技术规程规定。
pph管件的特性
物理性能：纯PPh是半透明的象牙白色，蜡状；为无毒、无臭、无味的乳白色高结晶聚合物，密度为0.90-0.91g/cm3, 是通用塑料中轻的一种。成型收缩率:1.0-2.5% 对水特别稳定，24小时在水中的吸水率为0.01%，成型性好，但收缩率大，制造厚壁制品容易凹陷。制品表面光泽度好，容易着色。
力学性能：PPh的结晶度高，结构规整，具有良好的力学性能，其强度和硬度、弹性都比较好，但在室温和低温下冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。PPh突出的性能是抗弯曲疲劳性。干摩擦系数与尼龙相似，在润滑油下不如尼龙。
热性能：聚丙烯的燃烧热很高，很难制成阻燃级产品，PPh具有良好的耐热性，熔点在164-170℃，制成的制品可在100℃以上温度进行消毒灭菌；在不受外力的情况下150℃也不变形。但低温时变脆,不耐磨,易老化.脆化温度为–35℃。可在100度左右长期使用.PPh不适合0oC以下使用。
化学性能：PPh的化学稳定性很好，除了强氧化剂和非性溶剂能使PPh降解外，(例:浓硫酸、浓硝酸、发烟硫酸、发烟硝酸、铬酸溶液、卤素、苯、四氯化碳、氯仿)，PPh对化学侵蚀有很强的抵抗力。浓度较低的溶液则对PPh无害。但低分子量的脂肪烃、汽油、二甲苯、氯化烃等能使PPh软化和溶胀。共聚物溶胀程度比均聚物高。PPh从这类溶剂中取出后，其尺寸又会恢复原状。由于PPh表面惰性大，如果不采用火焰处理或类似技术，很难在PPh上进行印刷、涂漆及粘合
